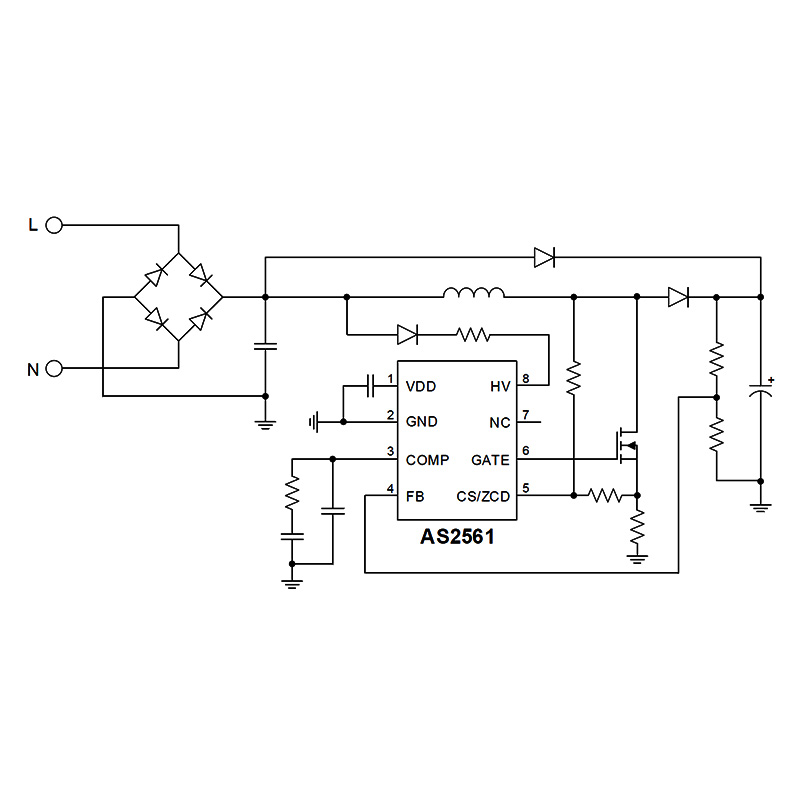

AS2561

ہائی پی ایف الگ تھلگ پی ڈبلیو ایم ڈمنگ (فلائی بیک) بیرونی ایم او ایس کنسٹنٹ کرنٹ چپ

AS2561 ایک اعلی کارکردگی کا حامل، کواسی ریزوننٹ (QR) بوسٹ ٹائپ (بوسٹ) مستقل وولٹیج پاور فیکٹر کریکشن (PFC) کنٹرولر ہے۔ چپ انکولی طور پر تنقیدی آن موڈ (CRM) اور منقطع آن موڈ (DCM) میں کام کرتی ہے۔ مکمل بوجھ جب چپ CRM میں کام کرتی ہے۔ جب بوجھ کم ہوجاتا ہے تو، چپ DCM میں کام کرتی ہے، اور نظام کی کارکردگی کو بہتر بنانے کے لیے کام کرنے کی فریکوئنسی کم کردی جاتی ہے۔ CRM/DCM کنٹرول الگورتھم اور ان پٹ لائن وولٹیج فیڈ فارورڈ معاوضے کو بہتر بنا کر، چپ آسانی سے ہائی پاور فیکٹر (PF) اور کم ان پٹ ہارمونکس (THD) کارکردگی کو حاصل کر سکتی ہے، چاہے چپ DCM میں چلتی ہو۔ AS2561 میں ایک بلٹ ان ہائی وولٹیج اسٹارٹ اور پاور سپلائی سرکٹ ہے، جسے بیرونی پاور سپلائی کے بغیر تیزی سے شروع اور پاور کیا جا سکتا ہے۔

اس کے علاوہ، معاون وائنڈنگز کے بغیر ڈیگاسنگ کا پتہ لگانے والی ٹیکنالوجی سسٹم کے ڈیزائن کو آسان بناتی ہے اور پیداواری لاگت کو کم کرتی ہے۔ AS2561 تحفظ کی خصوصیات کے ساتھ مکمل طور پر مربوط ہے، بشمول: VDD انڈر وولٹیج پروٹیکشن (UVLO)، VDD اوور وولٹیج پروٹیکشن (VDD OVP)، ان پٹ انڈر وولٹیج پروٹیکشن (BOP)، آؤٹ پٹ انڈر وولٹیج پروٹیکشن (UVP)، آؤٹ پٹ اوور وولٹیج پروٹیکشن (OVP)، سائیکل کرنٹ کی حد۔ (OCP)، غیر معمولی اوور کرنٹ پروٹیکشن (AOCP)، اوور ہیٹ پروٹیکشن (OTP)، اور پن اوپن شارٹ سرکٹ پروٹیکشن۔

مصنوعات کی خصوصیات:

• پاور فیکٹر>0.95، THD<8%

• اسٹینڈ بائی بجلی کی کھپت <75mW

• بلٹ ان 700V ہائی وولٹیج پاور سپلائی سرکٹ، آغاز کا وقت <200ms

• ہلکے بوجھ کی کارکردگی کی اصلاح اور اسٹینڈ بائی نقصان کی اصلاح

• ہلکا بوجھ THD آپٹیمائزیشن

• متحرک کارکردگی کی اصلاح

• سنگل سمیٹ انڈکٹنس کو سپورٹ کرتا ہے۔

• بلٹ ان ±2% (@Tj = 25ºC) مستقل وولٹیج حوالہ وولٹیج

• اندرونی مکمل تحفظ کی تقریب

• Encapsulation قسم SOP-8

مصنوعات کی درخواست:

• ایل ای ڈی مدھم بجلی کی فراہمی
