KP2801SGA

اعلی کارکردگی، ارد گونج بوسٹر قسم مسلسل وولٹیج پاور عنصر اصلاح کنٹرولر

KP2801SGA ایک اعلیٰ کارکردگی کا حامل، کواسی ریزوننٹ (QR) بوسٹ ٹائپ (بوسٹ) مستقل وولٹیج پاور فیکٹر کریکشن (PFC) کنٹرولر ہے۔ چپ انکولی طور پر تنقیدی آن موڈ (CRM) اور منقطع آن موڈ (DCM) میں کام کرتی ہے۔ مکمل بوجھ جب چپ CRM میں کام کرتی ہے۔ جب بوجھ کم ہوجاتا ہے تو، چپ DCM میں کام کرتی ہے، اور نظام کی کارکردگی کو بہتر بنانے کے لیے کام کرنے کی فریکوئنسی کم کردی جاتی ہے۔ CRM/DCM کنٹرول الگورتھم اور ان پٹ لائن وولٹیج فیڈ فارورڈ معاوضے کو بہتر بنا کر، چپ آسانی سے ہائی پاور فیکٹر (PF) اور کم ان پٹ ہارمونکس (THD) کارکردگی کو حاصل کر سکتی ہے، چاہے چپ DCM میں چلتی ہو۔ اس کے علاوہ، چپ برسٹ موڈ کے ذریعے لائٹ لوڈ کی کارکردگی کو مزید بہتر بناتی ہے اور سسٹم کے اسٹینڈ بائی نقصان کو کافی حد تک کم کرتی ہے۔

KP2801SGA بلٹ ان ہائی وولٹیج اسٹارٹ اور پاور سپلائی سرکٹ، بیرونی پاور سپلائی کے بغیر تیزی سے اسٹارٹ اور پاور فنکشن حاصل کرسکتا ہے۔ اس کے علاوہ، معاون وائنڈنگز کے بغیر ڈیگاسنگ کا پتہ لگانے والی ٹیکنالوجی سسٹم کے ڈیزائن کو آسان بناتی ہے اور پیداواری لاگت کو کم کرتی ہے۔

KP2801SGA تحفظ کی خصوصیات کے ساتھ مکمل طور پر مربوط ہے، بشمول: VDD انڈر وولٹیج پروٹیکشن (UVLO)، VDD اوور وولٹیج پروٹیکشن (VDD OVP)، ان پٹ انڈر وولٹیج پروٹیکشن (BOP)، آؤٹ پٹ انڈر وولٹیج پروٹیکشن (UVP)، دو اسٹیج آؤٹ پٹ اوور وولٹیج پروٹیکشن (OVP)، سائیکل بائی سائیکل کرنٹ لمیٹ (OCP)، غیر معمولی اوور کرنٹ پروٹیکشن (AOCP)، اوور ہیٹ پروٹیکشن (OTP) اور پن اوپن شارٹ سرکٹ پروٹیکشن۔

اہم خصوصیت

• بلٹ ان 700V ہائی وولٹیج پاور سپلائی سرکٹ، شروع ہونے کا وقت <200ms

• ہلکے بوجھ کی کارکردگی کی اصلاح اور اسٹینڈ بائی نقصان کی اصلاح

• پاور فیکٹر>0.95، THD<8%

• ہلکا بوجھ THD آپٹیمائزیشن

• متحرک کارکردگی کی اصلاح

• سنگل سمیٹ انڈکٹنس کی حمایت کریں۔

• بلٹ ان ±2% (@Tj=25℃) مستقل وولٹیج حوالہ وولٹیج

• Encapsulation قسم SOP-8

• اندرونی تحفظ کے افعال:

• VDD اوور وولٹیج/انڈر وولٹیج تحفظ (VDD OVP/UVLO)

ان پٹ انڈر وولٹیج پروٹیکشن (BOP)

• آؤٹ پٹ انڈر وولٹیج پروٹیکشن (UVP)

• دو مرحلے کا آؤٹ پٹ اوور وولٹیج پروٹیکشن (OVP)

• سائیکل کی موجودہ حد (OCP)

غیر معمولی اوورکرنٹ پروٹیکشن (AOCP)

• زیادہ گرمی سے تحفظ (OTP)

• پن اوپن شارٹ سرکٹ پروٹیکشن

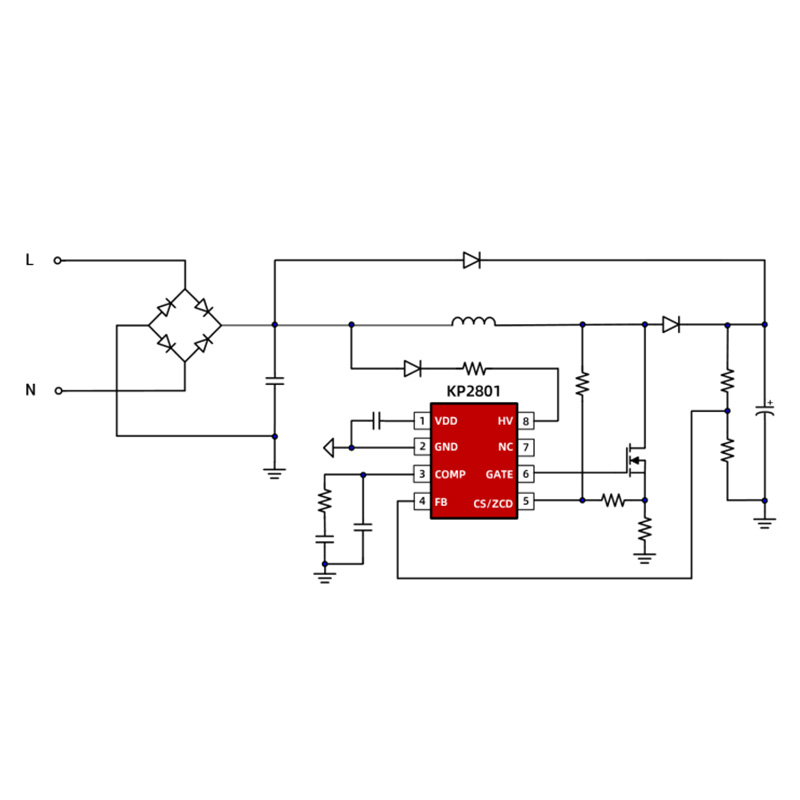

عام درخواست

• ایل ای ڈی لائٹنگ پاور سپلائی اور اڈاپٹر پاور سپلائی
