KP311ALGA

اعلی کارکردگی، کم لاگت آف لائن PWM پاور سوئچ

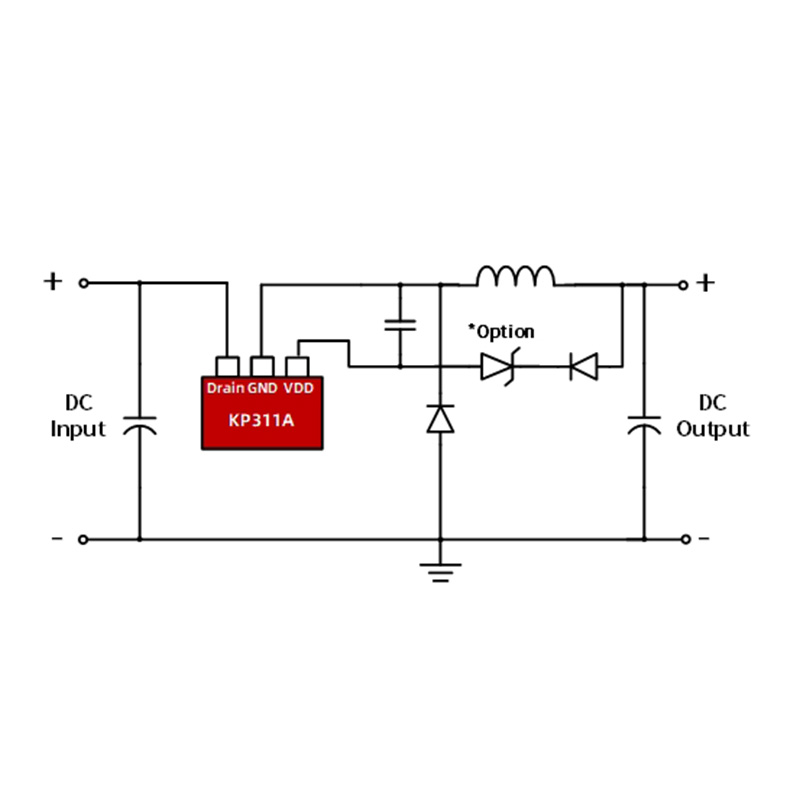

KP311ALGA ایک غیر الگ تھلگ، انتہائی مربوط، اور کم لاگت والا PWM پاور سوئچ ہے جو اسٹیپ ڈاون اور سٹیپ ڈاون سرکٹس کے لیے ہے۔

KP311ALGA ایک ہائی وولٹیج سنگل ویفر کے عمل کا استعمال کرتا ہے، جس میں 500V ہائی وولٹیج MOSFETs اور ایک کنٹرولر کو اسی ویفر پر سوئچنگ پیک کرنٹ موڈ کنٹرول کے ساتھ شامل کیا جاتا ہے۔ مکمل وولٹیج ان پٹ رینج میں اعلی صحت سے متعلق 5V ڈیفالٹ آؤٹ پٹ کی ضمانت دی جاتی ہے۔ چپ میں، بفٹنگ فنکشن کے ساتھ چپ کا کم از کم ٹاف ٹائم 32μs پر طے ہوتا ہے، جو آؤٹ پٹ پاور کو یقینی بنانے کی شرط کے تحت EMI اثر کو بہتر بناتا ہے۔ ساتھ ہی، چپ کو بھاری اور بھاری لوڈ موڈ کے ساتھ ڈیزائن کیا گیا ہے، جو 50mW سے کم اسٹینڈ بائی بجلی کی کھپت آسانی سے حاصل کر سکتا ہے۔

KP311ALGA مکمل تحفظ کے افعال کو مربوط کرتا ہے: VDD انڈر وولٹیج پروٹیکشن، سائیکل بہ سائیکل موجودہ حد، غیر معمولی اوور کرنٹ پروٹیکشن، اوور ہیٹ پروٹیکشن، اوور لوڈ پروٹیکشن اور شارٹ سرکٹ پروٹیکشن۔

اہم خصوصیت

• اعلی صحت سے متعلق 5V ڈیفالٹ آؤٹ پٹ

• انٹیگریٹڈ 500V ہائی وولٹیج MOSFET اور ہائی وولٹیج اسٹارٹ سرکٹ

• انٹیگریٹڈ سیمپلنگ مزاحمت، کم سسٹم لاگت

الٹرا لو وولٹیج ان پٹ (12V سے زیادہ) ایپلی کیشنز کو سپورٹ کریں۔

• سپورٹ بک اور لفٹ سرکٹ

• چوٹی کرنٹ موڈ کنٹرول کو تبدیل کرنا

• انتہائی کم اسٹینڈ بائی بجلی کی کھپت 50mW سے کم

• انتہائی کم آپریٹنگ کرنٹ، چھوٹے VDD کیپیسیٹینس کو سپورٹ کرتا ہے۔

• انٹیگریٹڈ سافٹ اسٹارٹ سرکٹ

• مربوط تحفظ کی خصوصیات:

• اوور لوڈ پروٹیکشن (OLP)

• زیادہ گرمی سے تحفظ (OTP)

• سائیکل کی موجودہ حد (OCP)

غیر معمولی اوورکرنٹ پروٹیکشن (AOCP)

• فرنٹ بلیننگ (LEB)

• VDD انڈر وولٹیج تحفظ

• پیکیج SOT23-3

عام درخواست

• چھوٹے گھریلو آلات کے لیے بجلی کی فراہمی

• معاون بجلی کی فراہمی
